Come risolvere lo sfarfallio della telecamera di sicurezza: controlli 50/60 Hz e LED

Per una telecamera di sicurezza interna, la pulsazione della luminosità o le bande scure in movimento sotto luce artificiale possono derivare dall'interazione tra illuminazione ed esposizione. Iniziare controllando una clip salvata, poi impostare l'opzione anti-sfarfallio documentata della telecamera in base all'alimentazione a 50 Hz o 60 Hz dell'impianto. Se l'illuminazione a LED produce ancora bande, testare la fonte di luce prima di sostituire la telecamera.

Axis documenta questo guasto legato all'illuminazione. I controlli seguenti distinguono un problema di registrazione da un problema di visualizzazione, poi verificano se la soluzione scelta preserva i dettagli utili. Sono destinati a un campione autorizzato o a una finestra di manutenzione programmata, non a un'interruzione di un sistema di sicurezza attivo.

1. Controllare se lo sfarfallio è nella registrazione

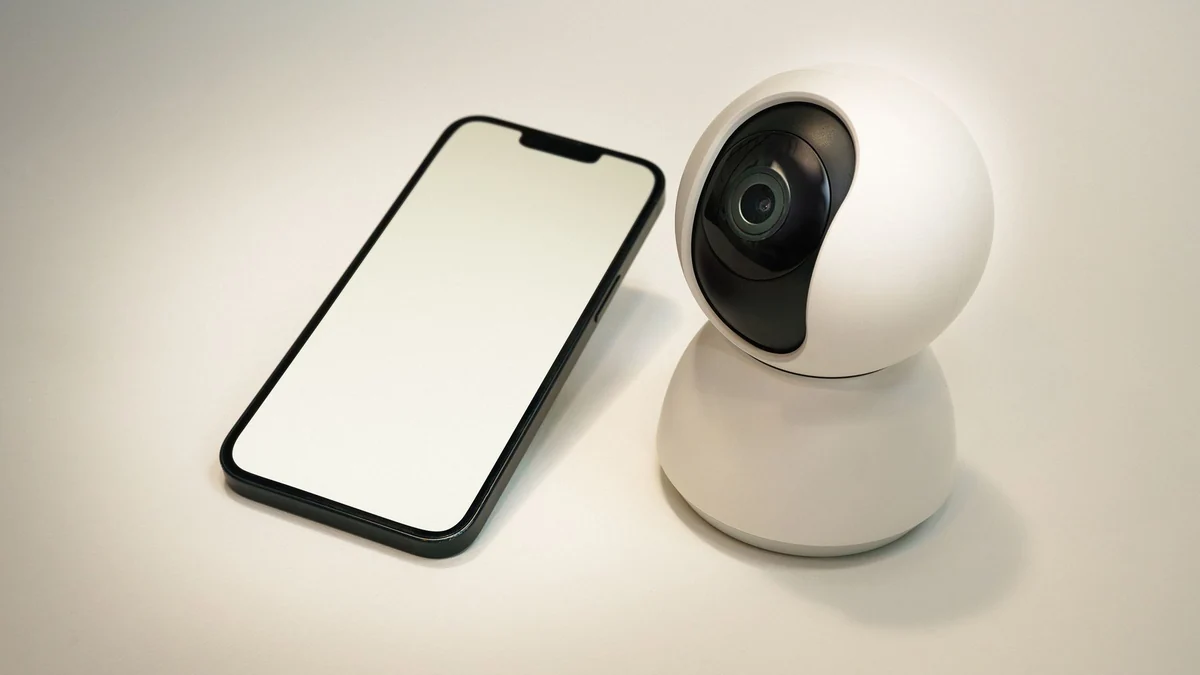

Conserva una breve clip originale prima di modificare qualsiasi cosa. Riproduci lo stesso file su un secondo lettore o dispositivo, poi confrontalo con la visualizzazione in tempo reale. Una registrazione del monitor con il telefono è un riferimento scarso: il display e la fotocamera del telefono introducono un'altra combinazione luce-telecamera.

Usa i risultati per scegliere il controllo successivo:

Questi confronti restringono l'indagine; non identificano da soli un componente guasto. Registra anche se la visualizzazione live e il clip salvato utilizzano lo stesso flusso. Un'anteprima a bassa risoluzione e una registrazione ad alta risoluzione non costituiscono un confronto controllato.

Per una telecamera accessibile tramite un registratore, conservare il Configurazione NVR e telecamera con la clip. Per un visualizzatore browser Tuya, controllare il percorso supportato per la visualizzazione su PC invece di presumere che ogni visualizzatore esponga le stesse impostazioni.

2. Abbina la frequenza anti-sfarfallio, non solo il frame rate

Cercare nel manuale del modello esatto o nelle impostazioni immagine anti-flicker, frequenza della rete elettrica o una modalità di esposizione. Utilizzare l'impostazione corrispondente all'alimentazione elettrica del sito. L'etichetta del menu descrive una funzione di controllo immagine; non modifica la tensione fornita alla telecamera.

Non dedurre la scelta corretta dalla posizione del telefono, dalla lingua dell'app o dal paese di acquisto della telecamera. Conferma la frequenza di alimentazione dell'installazione con l'operatore del sito o le informazioni della utility. Tienila separata dalla frequenza WiFi e dalla frequenza dei fotogrammi video.

Ecco un'implementazione documentata, non un'impostazione QZT universale: la Manuale AXIS Q6215-LE descrive modalità senza sfarfallio utilizzando 1/50 di secondo a 50 Hz E 1/60 di secondo a 60 Hz. Quei tempi di esposizione sono 20 ms e approssimativamente 16,7 ms. Its flicker-reduced modes permit faster exposures in brighter scenes.

Sony’s spiegazione dello sfarfallio dell'illuminazione descrive l'illuminazione fluorescente più vecchia che pulsa a 100 o 120 volte al secondo. Per quei cicli di luce specifici, il calcolo è:

Gli intervalli si calcolano come 1.000 diviso la frequenza in hertz. Spiegano perché la temporizzazione dell'esposizione è importante; non sono risultati misurati per la tua stanza né istruzioni per forzare un particolare valore di otturatore.

La frequenza dei fotogrammi video indica quanto spesso vengono prodotti i fotogrammi. Il tempo di esposizione indica per quanto tempo viene raccolta la luce per ogni immagine. Passare a 25 o 30 fotogrammi al secondo da solo non stabilisce che l'esposizione sia abbinata all'illuminazione. Axis definisce la velocità dell'otturatore come l'intervallo di esposizione nel suo guida alla qualità dell'immagine.

Salvare l'impostazione originale, modificare solo l'opzione anti-sfarfallio documentata e registrare un'altra clip nella stessa scena. Alcune telecamere espongono il controllo tramite la propria interfaccia; altre offrono meno impostazioni. Ad esempio, Guida all'interfaccia web di Reolink elenca le opzioni anti-sfarfallio per i prodotti che supportano quell'interfaccia. Non stabilisce il menu disponibile in una telecamera QZT o Tuya.

3. Se le bande LED persistono, isola la fonte di luce

Una corretta selezione 50/60 Hz può lasciare irrisolto un problema legato ai LED. Sony descrive illuminazione e insegne a LED con modulazione a centinaia o migliaia di cicli al secondo, quindi la scelta della frequenza di rete non può essere considerata una garanzia per ogni apparecchio.

Esegui un confronto controllato sul campione. Mantieni invariati la posizione della telecamera, il soggetto e le impostazioni di registrazione. Registra prima con l'illuminazione normale della stanza. Poi, dove è sicuro, spegni un apparecchio sospetto usando il suo normale comando e ripeti con sufficiente luce alternativa. La luce diurna può fornire un confronto utile senza che un'altra lampada artificiale domini la scena.

Se è presente un dimmer, confronta l'impostazione normale con la luminosità massima, utilizzando solo i controlli previsti dell'apparecchio. Registra l'impostazione utilizzata. Un cambiamento nelle bande è un'evidenza per indagare la combinazione di illuminazione; non prova che la luminosità massima sia priva di sfarfallio o che l'apparecchio sia difettoso.

Non aprire una lampada alimentata dalla rete, bypassare un driver o modificare il cablaggio per eseguire questo controllo. Affida qualsiasi intervento elettrico a un installatore qualificato. Dove una luce non può essere spenta in sicurezza, utilizza un'area campione separata invece di disturbare locali occupati.

Alcune telecamere offrono regolazioni fini dell'otturatore per illuminazione ad alta frequenza. Sony lo documenta per telecamere supportate con la sua funzione di otturatore variabile. Questo è un esempio di controllo specializzato, non una funzione da presumere esistente in una piccola telecamera di sicurezza. Quando la telecamera esatta manca di una regolazione adeguata, valutare una fonte di luce diversa nelle condizioni di registrazione richieste.

4. Verifica movimento e luce diurna dopo il miglioramento delle bande

Un miglioramento su una parete statica è solo una parte del risultato. Ripetere il clip con una persona autorizzata o un oggetto di test che si muove nell'area alla velocità che l'installazione deve registrare. Esaminare i singoli fotogrammi oltre alla normale riproduzione.

Un'esposizione più lunga può sfocare un soggetto in movimento. Aggiungere guadagno può illuminare l'immagine ma anche aumentare il rumore. Il Manuale AXIS P1265 Mk II descrive questi compromessi e raccomanda più luce nella scena quando il motion blur rimane un problema. Un'anteprima statica dall'aspetto più pulito può quindi nascondere una perdita di dettagli utili in movimento.

Controllare anche la condizione più luminosa del sito. Un ingresso può essere illuminato da apparecchi dopo il buio e da una finestra durante il giorno. Axis distingue l'esposizione senza sfarfallio e a sfarfallio ridotto per queste condizioni variabili nel suo Manuale P1455-LE. Non lasciare un'esposizione fissa in atto dopo un test solo notturno senza rivedere il risultato diurno.

Se la telecamera dispone di un controllo WDR o HDR documentato, annota il suo stato originale. Axis elenca gli artefatti legati allo sfarfallio tra i possibili effetti del WDR nella sua guida alla qualità dell'immagine. Confrontare lo stato attivo e disattivato sul campione può aiutare a isolare un'interazione, ma verifica il dettaglio del vano porta o della finestra prima di accettare la modifica. Disattivare il WDR può sacrificare il dettaglio altrove nella scena.

Accettare l'impostazione modificata solo quando bande, dettaglio in movimento ed esposizione soddisfano l'attività reale. Ripristinare la configurazione precedente quando il test peggiora la visuale richiesta.

5. Inviare un risultato campione riproducibile prima di ordinare i ricambi

Quando il problema persiste, inviare al fornitore i clip originali e le condizioni che li hanno prodotti. Un messaggio che dice “la telecamera presenta flicker” lascia irrisolti diversi problemi. Un confronto effettuato sullo stesso campione fornisce al supporto qualcosa di specifico da riprodurre.

Usa quanto segue come checklist di passaggio di consegne. Richiede osservazioni; non è un test completato né una certificazione di prodotto.

Per un riordino, chiedi se le impostazioni approvate sono disponibili sul firmware fornito e se rimangono dopo un normale riavvio. Testa il comportamento al riavvio solo nella finestra campione pianificata. Conserva le osservazioni con quella revisione invece di estenderle a ogni lotto successivo.

A Richiesta campione QZT C12, ad esempio, dovrebbe chiedere quali controlli anti-sfarfallio ed esposizione espone la build fornita. Questa guida non afferma che C12, C23B o C26 abbia un particolare menu di otturatore manuale, né che uno di quei modelli abbia superato un test di illuminazione in questa sede.

Per l'approvvigionamento, specificare una condizione di illuminazione e un risultato osservabile: un'immagine salvata utilizzabile con gli apparecchi di illuminazione normali del sito, con il dettaglio in movimento richiesto. Evitare una richiesta generica di "nesso sfarfallio sotto tutte le luci LED". L'apparecchio, le impostazioni e la revisione della telecamera devono far parte del verbale di accettazione.

Domande frequenti

Una telecamera di sicurezza deve usare 50 Hz o 60 Hz?

Utilizza l'impostazione anti-sfarfallio documentata della telecamera di sicurezza per la frequenza di alimentazione elettrica dell'installazione. Conferma il sito invece di usare la regione del telefono o una scorciatoia continentale. L'impostazione riguarda l'illuminazione e l'esposizione, non la velocità WiFi. Controlla una clip salvata dopo averla modificata, perché la modulazione LED potrebbe richiedere un test di illuminazione separato.

Perché una telecamera di sicurezza presenta flicker quando la stanza sembra normale?

Una telecamera di sicurezza può registrare cambiamenti che non sono evidenti a chi guarda la stanza. Sony descrive illuminazione fluorescente più datata che pulsa a 100 o 120 Hz e alcune illuminazioni a LED a frequenze molto più elevate. L'interazione con l'esposizione dell'immagine può produrre bande o variazioni di luminosità senza dimostrare un guasto hardware della telecamera.

Cambiare la telecamera di sicurezza a 30 fps risolverà il flicker?

Cambiare una telecamera di sicurezza a 30 fps non è una diagnosi completa dello sfarfallio. Frequenza dei fotogrammi e tempo di esposizione sono variabili separate. Controlla il controllo anti-sfarfallio supportato, preserva le impostazioni originali e confronta i clip salvati sotto la stessa illuminazione. Accetta una modifica solo dopo aver verificato il dettaglio del movimento oltre alle bande visibili.

Una telecamera di sicurezza può presentare flicker anche con un alimentatore DC?

Sì. Una telecamera di sicurezza alimentata in CC può comunque riprendere luce che cambia di luminosità nel tempo. Questo effetto ottico è separato dalla stabilità dell'alimentazione della telecamera stessa. Usa un confronto di illuminazione per le bande; esamina separatamente l'alimentazione quando la telecamera si riavvia, perde la connessione o mostra altri sintomi legati all'alimentazione.

Una telecamera di sicurezza deve essere sostituita se le bande LED persistono?

Bande LED persistenti non stabiliscono che una telecamera di sicurezza debba essere sostituita. Confronta prima un clip salvato, l'impostazione di frequenza documentata e una condizione di illuminazione alternativa. Se il problema persiste, invia al fornitore il firmware esatto e i clip. La sostituzione è una decisione di assistenza basata sul guasto riprodotto, non solo sulle bande.

Conserva il clip originale e modifica un'impostazione alla volta. Quando confronti il Gamma di telecamere interne QZT, includi i requisiti di illuminazione e registrazione previsti nella tua richiesta di campione, così il risultato può essere verificato prima di un ordine più grande.
